Экструзионная линия, совмещённая с волочением

Экструзионная линия, совмещённая с волочением

Поточная экструзионная линия, совмещённая с волочением, представляет собой высокоэффективный производственный комплекс, предназначенный для непрерывного изготовления изолированных ТПЖ за один технологический цикл.

Линия объединяет процессы волочения медной ТПЖ, её отжига и очистки и последующего наложения изоляции (одного, двух, трех слоёв), что позволяет существенно сократить технологические переделы, снизить энергозатраты и обеспечить стабильное качество готовой продукции.

Основные компоненты линии:

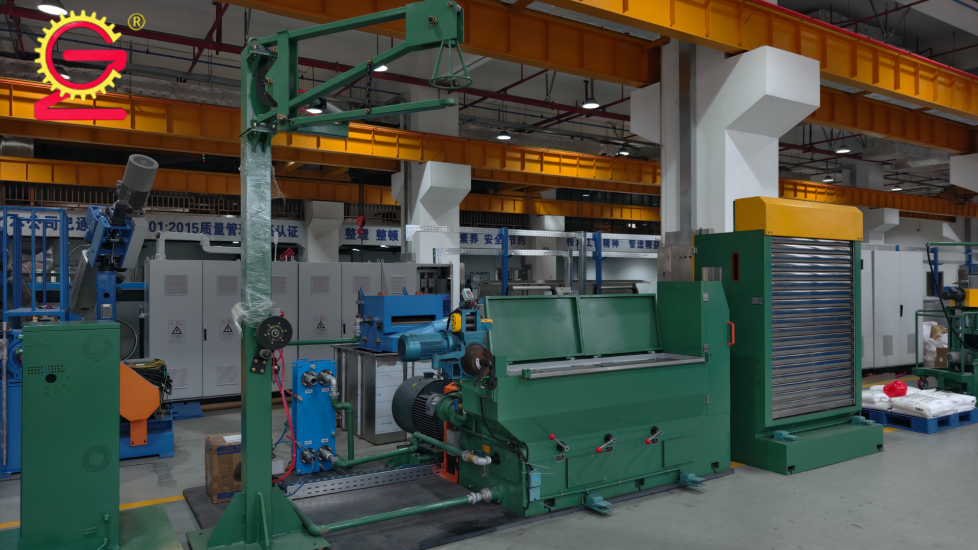

Волочильный стан, совмещенный с приставкой отжига на проход.

Оборудование предназначено для работы с ТПЖ 1-6 класса гибкости, для работы с готовой ТПЖ предусмотрены флаерные отдающие устройства.

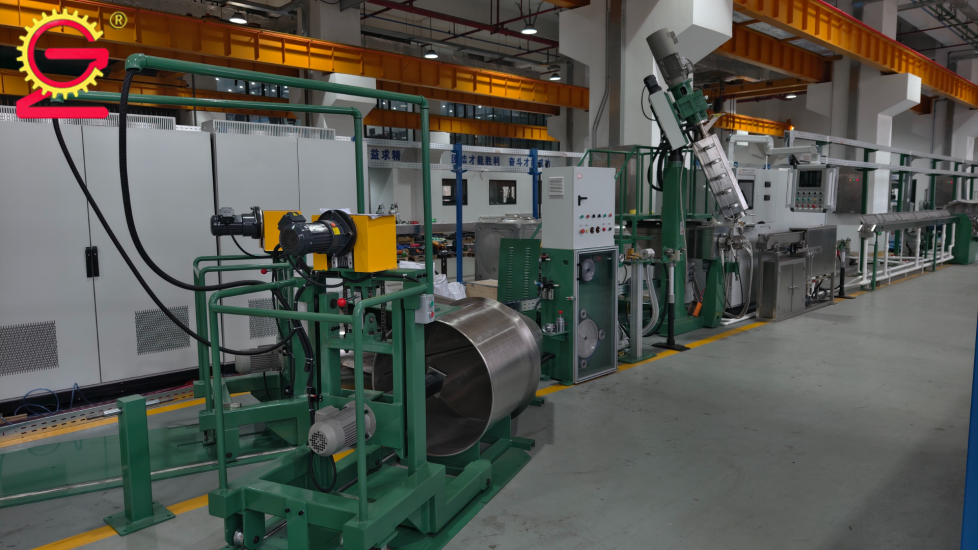

Экструзионная группа в данном случае состоит из двух экструдеров (основного и со-экструдера) для нанесения цветовой полосы, возможные вариации с одним двумя тремя экструдерами, а также с возможностью нанесения изоляции типа изоляция-пена-изоляция (skin-foam-skin).

Перерабатываемые материалы: ПВХ, ПЭ, XLPE, LDPE, HDPE, HF, FEP, PFA.

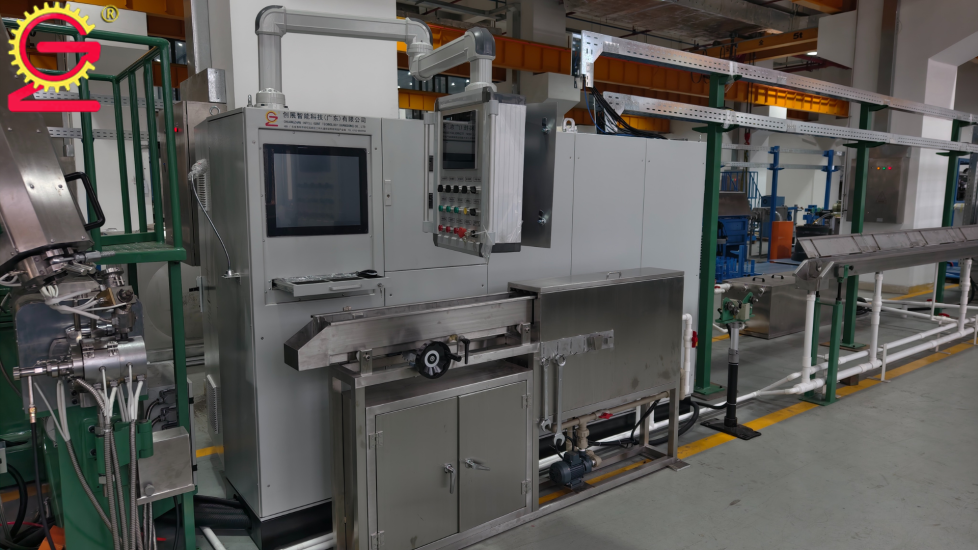

Система управления построена на базе промышленного компьютера, имеет полный спектр функций контроля и управления линией, продвинутую систему рецептов и отчетов, а также интеграцию в MES систему предприятия. Возможен удаленный контроль.

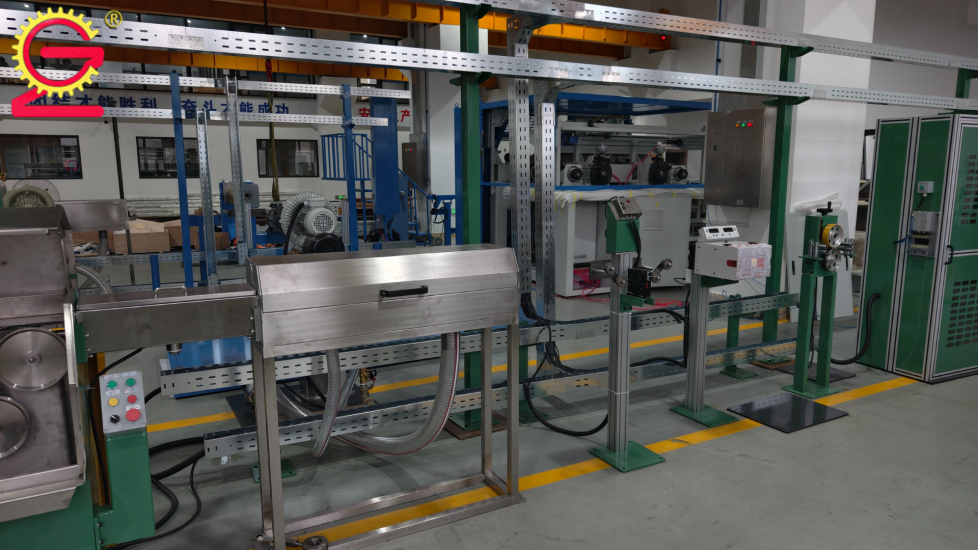

Система охлаждения включает в себя:

– горячую (теплую) ванну

– холодную ванну

– тянущее устройство мультипасного типа с охлаждением орошением

– систему обдува

– бак и чиллер для оборотного водоснабжения

Измерительные устройства, такие как: контроль дефектов поверхности, ЗАСИ, измеритель диаметра и эксцентриситета, счетчик метража.

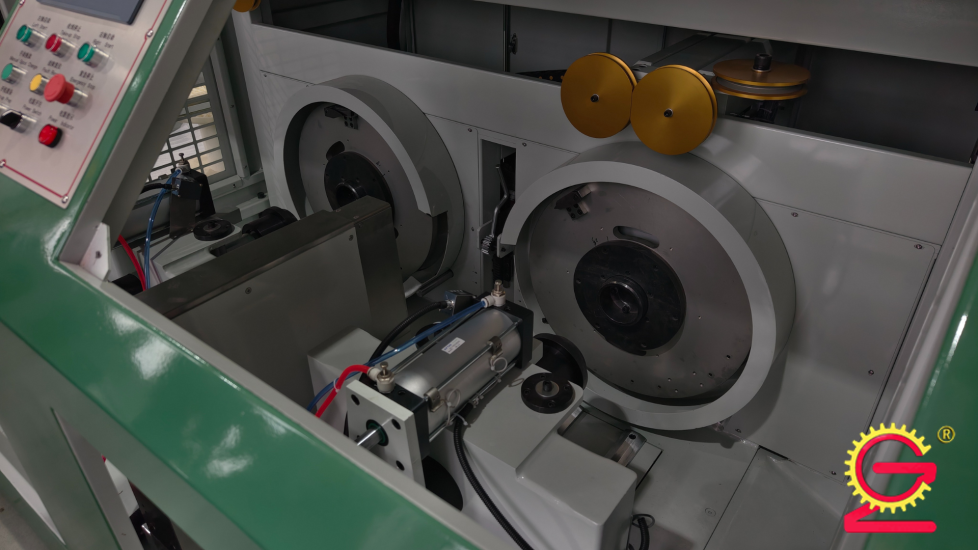

Полуавтоматическое приемное устройство.

Данное оборудование обеспечивает экономическую эффективность, снижая количество отдельных переделов производства и минимизируя потери материала. Совмещение экструзии и волочения также повышает гибкость производственного процесса, позволяя легко адаптироваться к требованиям производственной программы. В результате, такие линии обеспечивают не только высокое качество продукции, но и высокую конкурентоспособность на рынке, за счет снижения себестоимости продукции (требуется меньше времени на производство и меньшее количество операторов).

Подобная линия произведенная нами работает с 2024г. в России, Свердловской области, выпускает провода с физически вспененной изоляцией типа изоляция-пена-изоляция.
