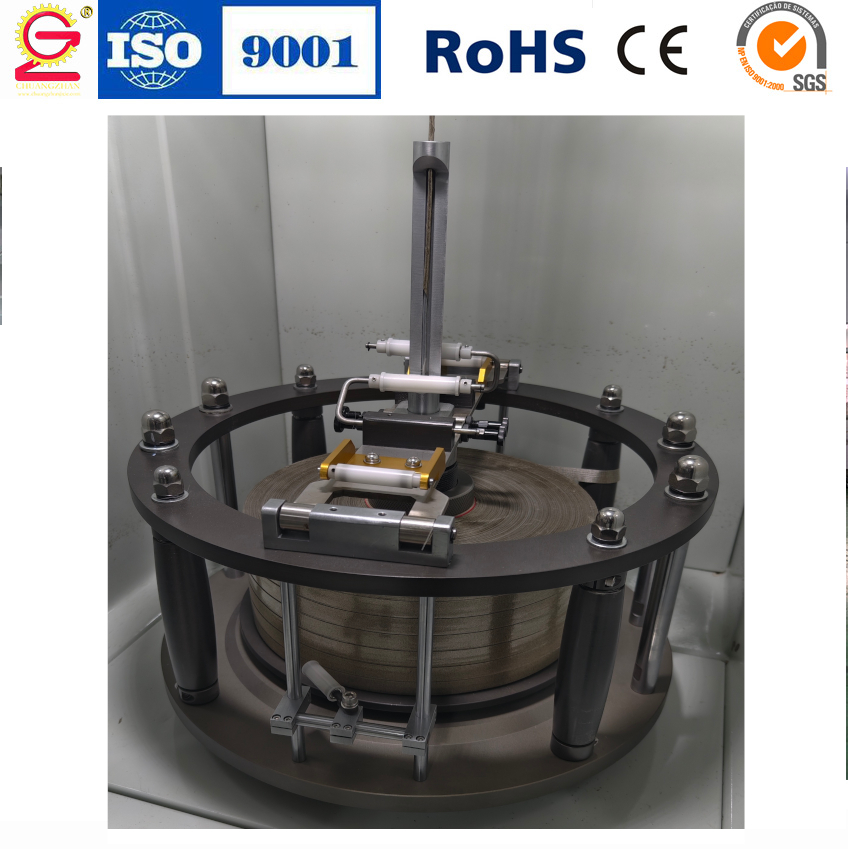

Вертикальный лентообмотчик
Вертикальный лентообмотчик предназначен для непрерывной обмотки токопроводящих жил (ТПЖ) различными типами лент при производстве силовых, огнестойких и специальных кабелей.
Описание
маркер
Вертикальный двухголовочный лентообмотчик
Оборудование позволяет работать со слюдяными, полимерными, металлополимерными и бумажными лентами. Основная область применения — нанесение огнестойких лент при производстве кабелей в исполнении FRLS (Flame Retardant Low Smoke).
Двухголовочная конструкция позволяет выполнять последовательную или комбинированную обмотку токопроводящей жилы в соответствии с требуемой конструкцией кабеля и технологическими параметрами.
Преимущества оборудования
- вертикальный тип обмотки
- горизонтальное расположение обмоточных головок;
- двухголовочная конструкция;
- работа с различными типами технологических лент;
- высокая стабильность натяжения ленты, натяжение автоматически меняется по мере срабатывания ленты;
- возможность регулирования шага и плотности обмотки, шаг обмотки задается на панели управления;
- высокая скорость вращения обмоточных головок;
- стабильное качество покрытия по всей длине ТПЖ;
Краткие технические характеристики
Количество обмоточных головок: 2
Тип намотки лент: кружки и бобины
Максимальная скорость вращения: до 2000 об/мин
Толщина ленты: 0,02–0,25 мм
Диаметр ТПЖ: 1,13–3,50 мм
Максимальная линейная скорость: до 25 м/мин
Применяемые материалы
Ленто обмотчик может использоваться для работы с:
- слюдяными лентами (микалента);
- полимерными лентами;
- металлополимерными лентами;
- бумажными лентами;
- другими гибкими ленточными материалами в соответствии с технологическими требованиями.
Применение в производстве FRLS-кабеля
При производстве огнестойких кабелей FRLS лентообмотчик используется для нанесения огнестойкого барьерного слоя непосредственно на токопроводящую жилу.
Конструкция лентообмотчика может быть адаптирована под конкретный тип ленты, диапазон диаметров ТПЖ, требуемую скорость производства и конструкцию готового кабеля.
